PoMS（Prediction of Motor Fault System）电机拖动设备在线诊断系统
电机驱动设备
故障诊断及预测
基于 ESA（电信号分析）法非侵入式监测电机状态，16kS/s 高速在线波形采集 + 实时谐波频谱分析 + 模型诊断。 早期故障预警提前 数周至数月，已验证 5 年 ROI 达 490.31%， 把被动维修变成可量化的预测性维护。
从背景到 ROI，PoMS 全流程方案
从为什么要做电机故障诊断，到 ESA 分析法原理，再到 6 大功能、典型应用与 5 年 ROI 评估，构成完整价值闭环。
为什么要做电机驱动设备故障诊断

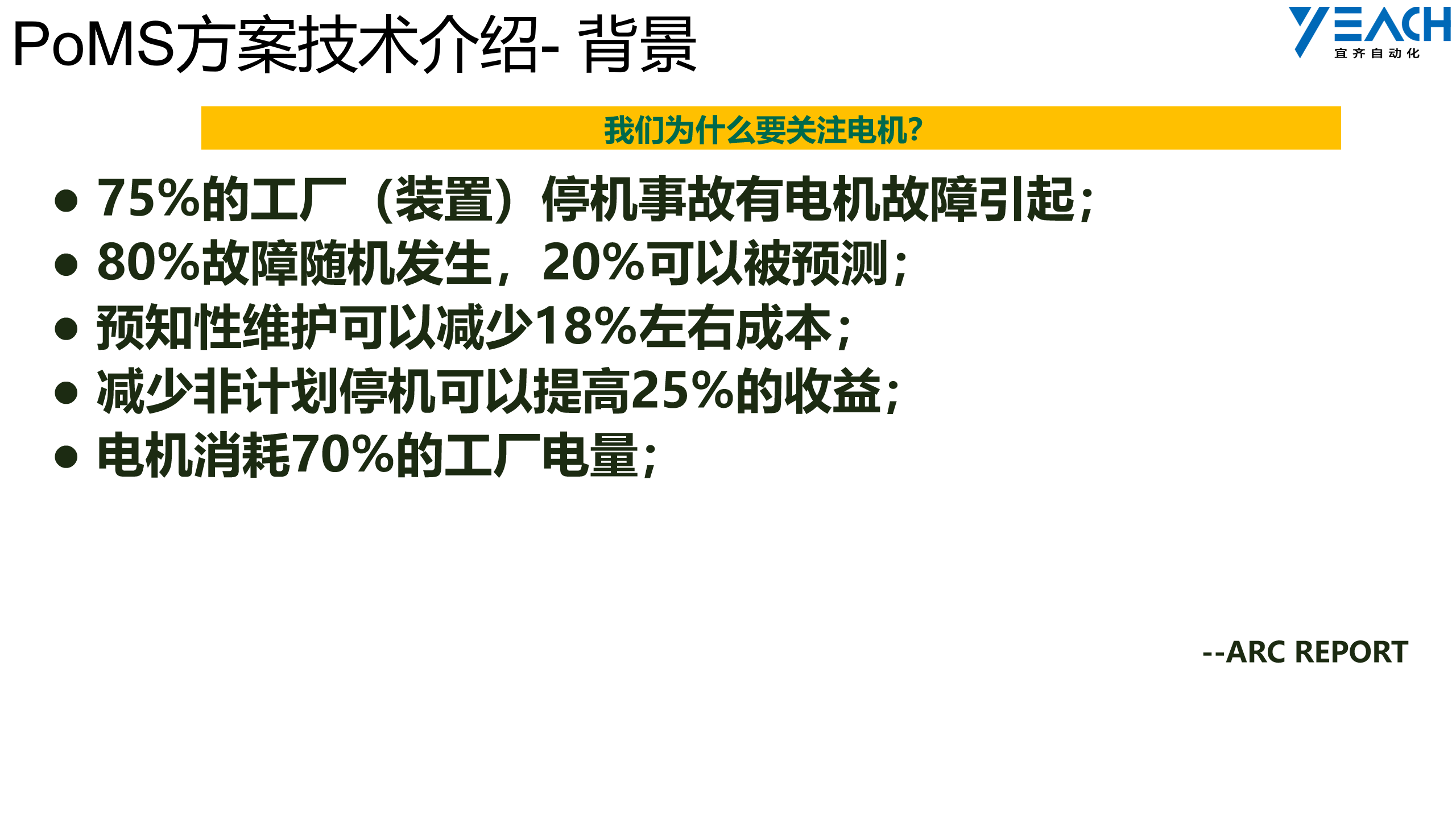

工业现场电机消耗了工厂绝大部分电能，但故障模式有 18% 是可预测的——通过在线监测可在功能失效前数周至数月发现征兆，避免重大损失。
ARC 调查：预测性维护价值
根据 ARC 调查，电机消耗工业电能的 70%；可预测的故障让成本减少 18%，收益提高 25%。
82% 故障是随机性的
仅有 18% 的故障随时间推移而增长，其余 82% 为随机性故障——传统预防性维护（定期检修）对随机性故障无能为力。

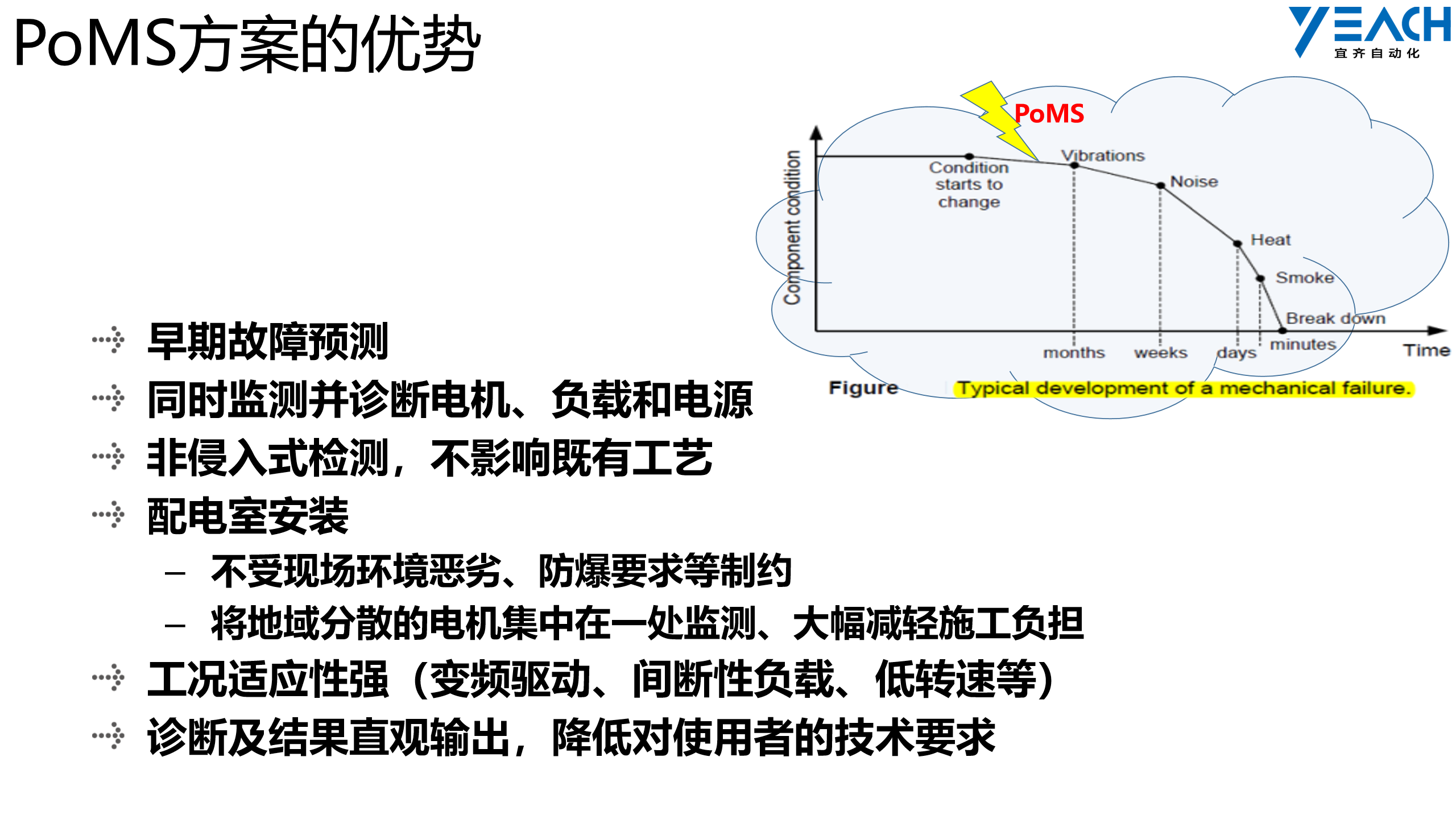

P 点 / F 点：从征兆到失效
实时在线监测可发现 P 点（潜在问题）的征兆，跟踪其发展趋势，并在这些潜在问题转变为 F 点（功能失效）之前进行干预。
ESA 分析法 · 电信号诊断原理
ESA（Electrical Signal Analysis）分析技术最早应用于核反应炉内的电机状态监测，通过电流变化特征诊断电机自身及其拖动负载的异常。
PoMS 技术原理 · ESA 分析法

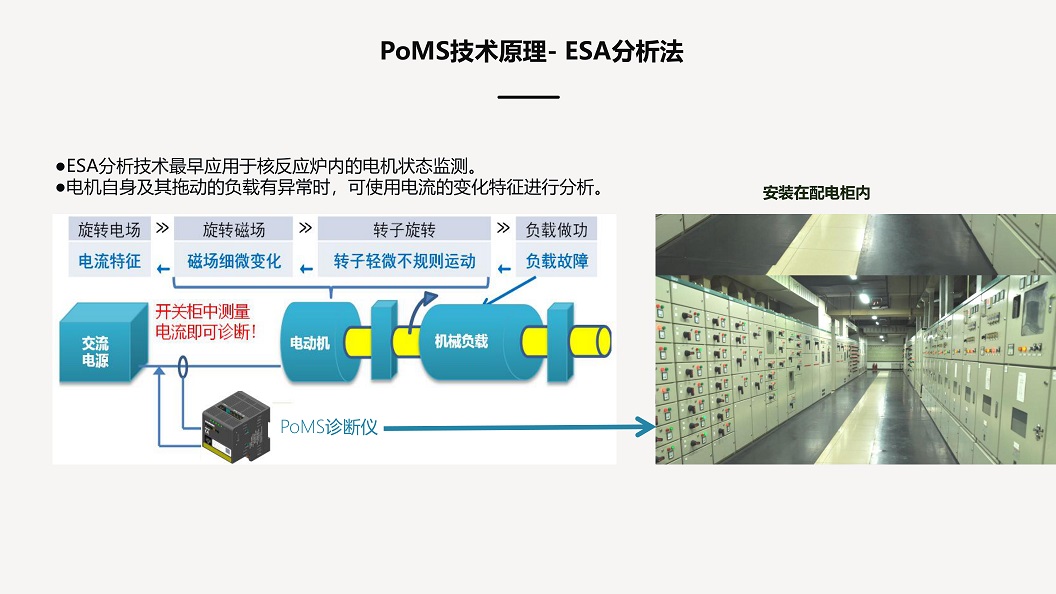

PoMS 诊断仪安装在配电柜内，对电机电源侧电压/电流进行非侵入式监测，电机自身及其拖动负载的异常会体现在电流信号的变化特征上。
起源于核反应炉电机状态监测
非侵入式检测，不影响既有工艺
配电室安装，不受现场环境/防爆要求制约
将地域分散的电机集中监测，大幅减轻施工负担
四步诊断流程

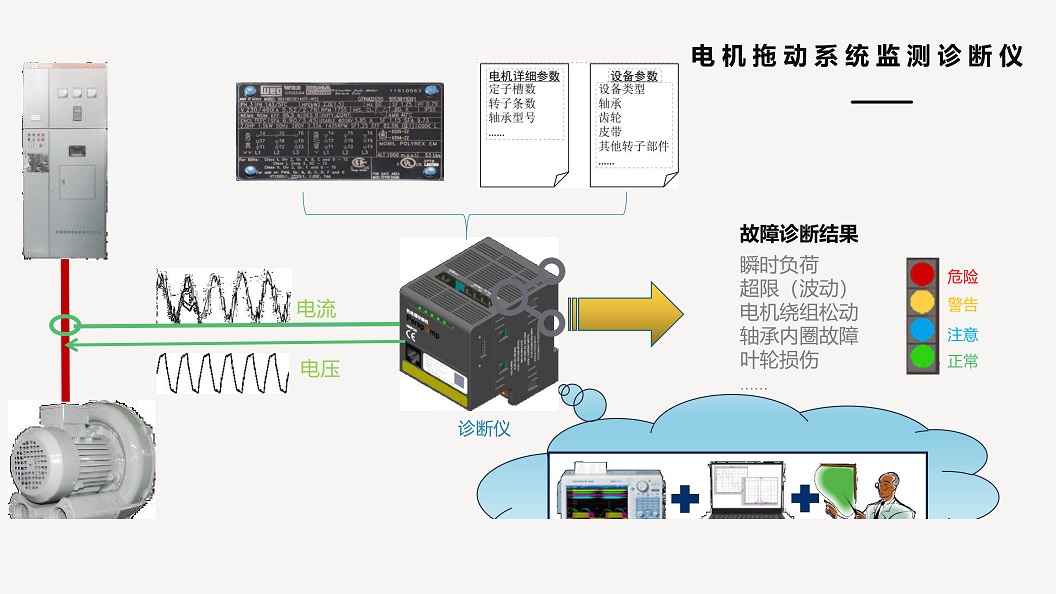

实时采集电压/电流/瞬时负荷 → 检测超限与波动 → 识别故障类型 → 输出"正常/注意/警告/危险"分等级诊断结果。
支持 Modbus TCP 协议输出
覆盖：电机绕组松动、轴承内圈故障、叶轮损伤等
直观输出，降低使用技术要求
频谱诊断示例 · 转子条劣化

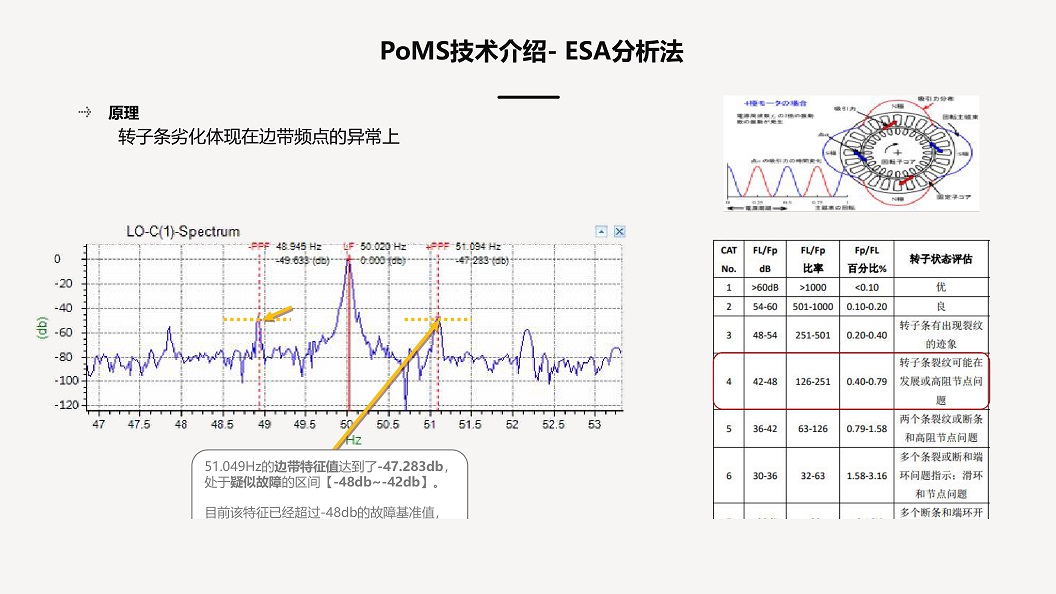

转子条劣化体现在边带频点的异常上。例如 51.049Hz 边带特征值达到 -47.283dB，处于疑似故障区间【-48dB~-42dB】，需引起注意。
频谱分析 + 专家数据库双重诊断
边带频点异常 → 转子条断裂/劣化
转频特征 → 不对中/不平衡/松动
不对中问题 · 1x/2x/3x 转频

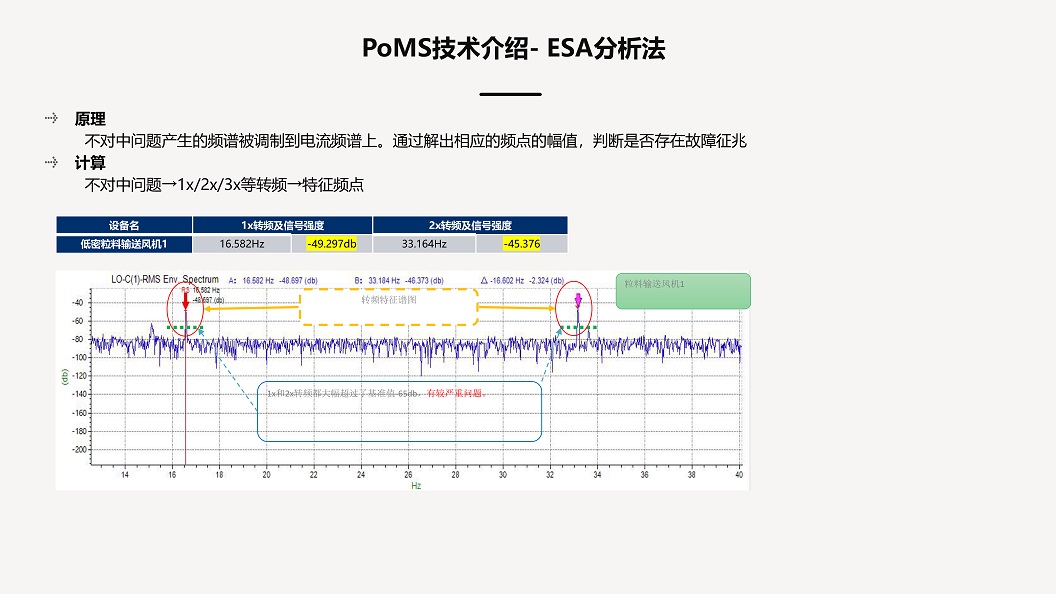

不对中问题产生的频谱被调制到电流频谱上，通过解出相应的频点幅值判断是否存在故障征兆。如粒料输送风机 1 的 1x/2x 转频都大幅超过基准值 -65dB，判定有较严重问题。
不对中 → 1x/2x/3x 等转频特征
频点幅值量化诊断
专家数据库比对基准
硬件 + 软件 + 8 大特点
PoMS 提供完整硬件诊断仪 + C/S+B/S 双架构软件，全方位覆盖电机状态监测、故障诊断、能耗分析、健康预测。
在线监测对象 分级管理

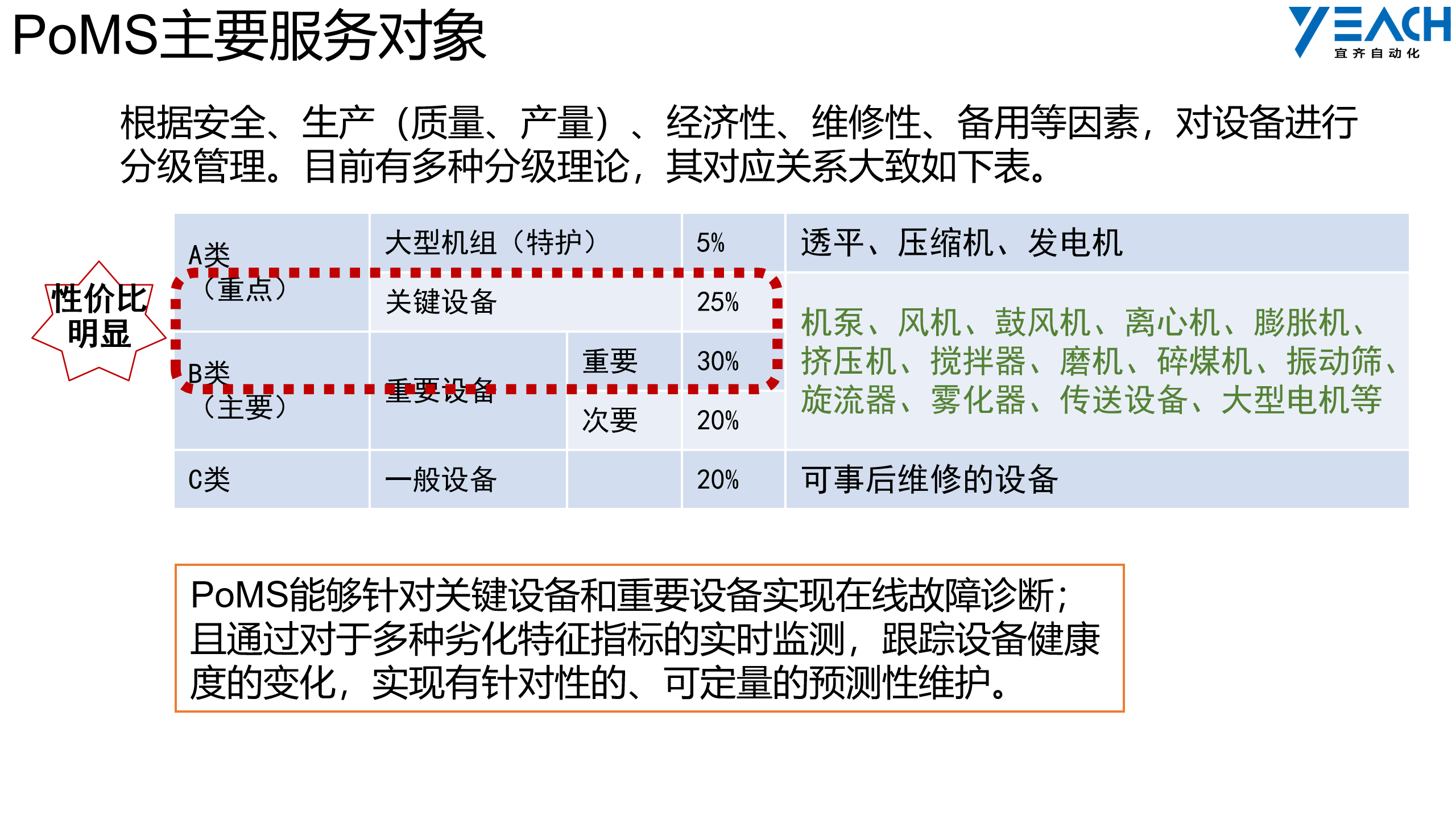

根据安全、生产（质量、产量）、经济性、维修性、备用等因素对设备分级：A 类特护 → B 类关键 → C 类一般。

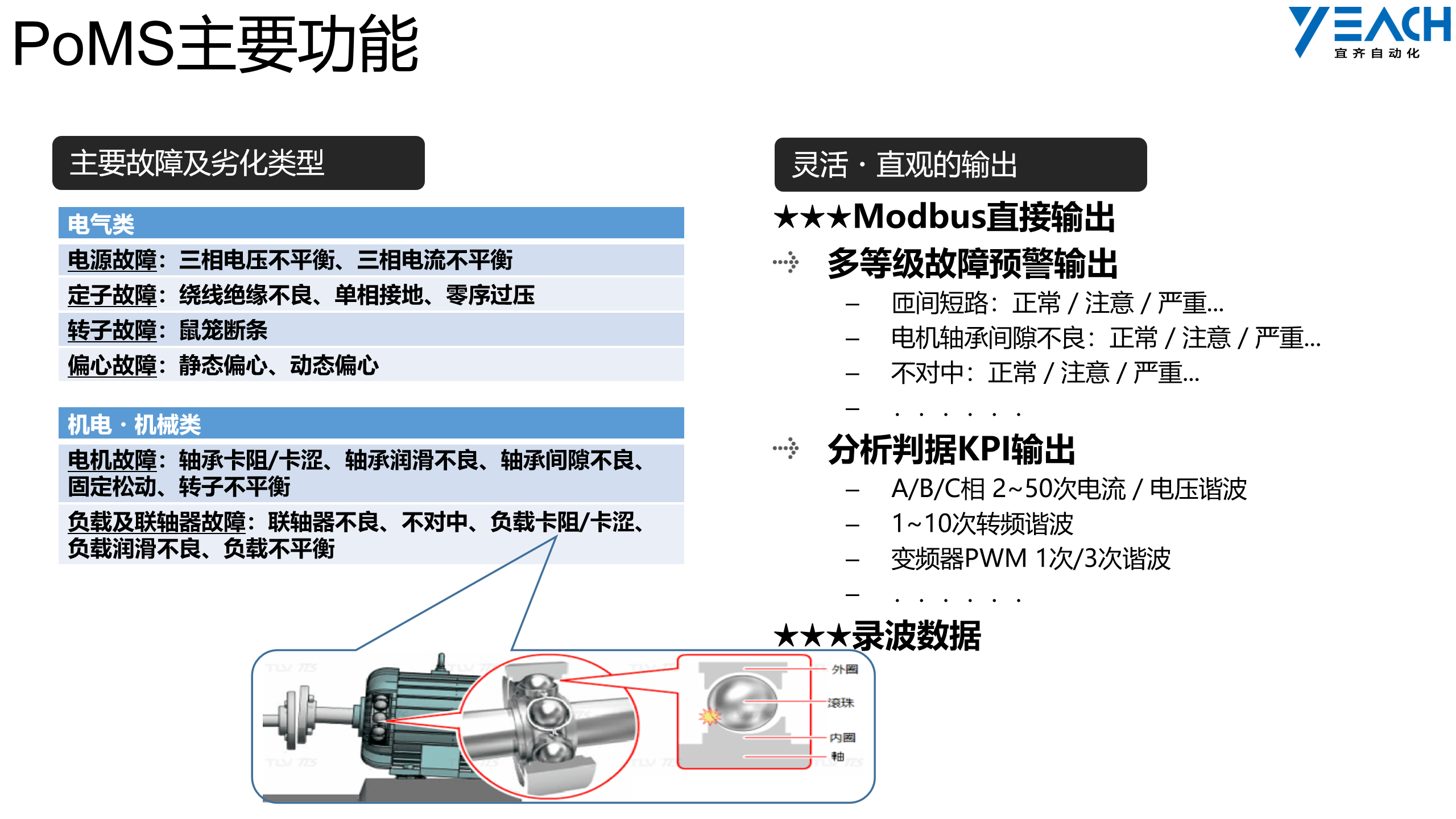

电力分析 + 故障诊断

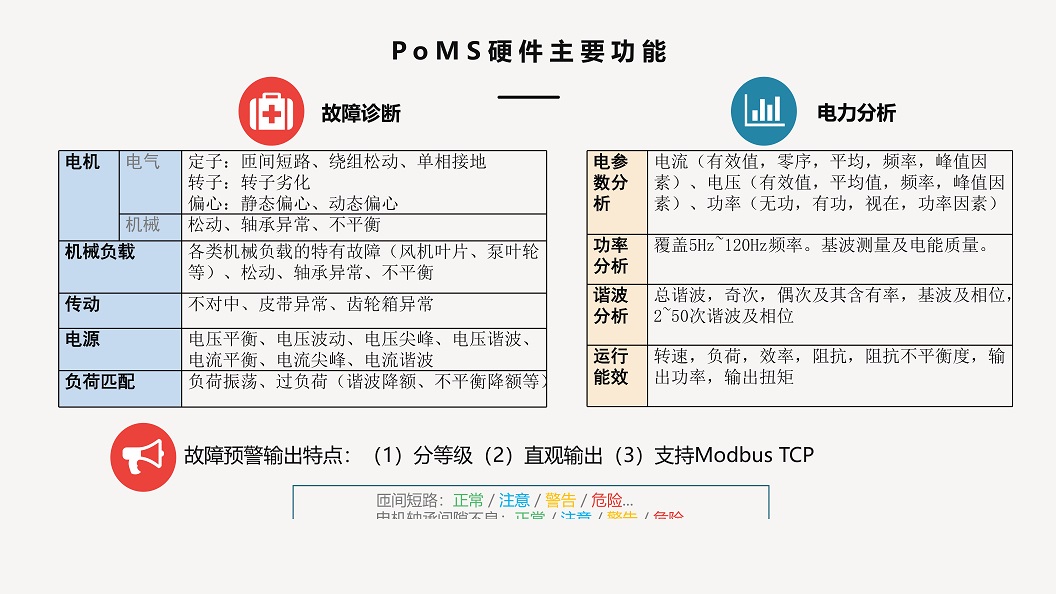

PoMS 硬件提供完整的电力分析与故障诊断能力，覆盖电机/电气/机械/机械负载/传动/电源/负荷匹配 7 大维度。
电机：定子（匝间短路/绕组松动/单相接地）、转子（转子劣化）、偏心（静态/动态）
机械：松动、轴承异常、不平衡
机械负载：风机叶片、泵叶轮等特有故障
传动：不对中、皮带异常、齿轮箱异常
电源：电压/电流平衡、波动、尖峰、谐波
谐波分析：总谐波 + 奇偶次 + 2~50次谐波相位
故障预警输出：分等级、直观、支持 Modbus TCP

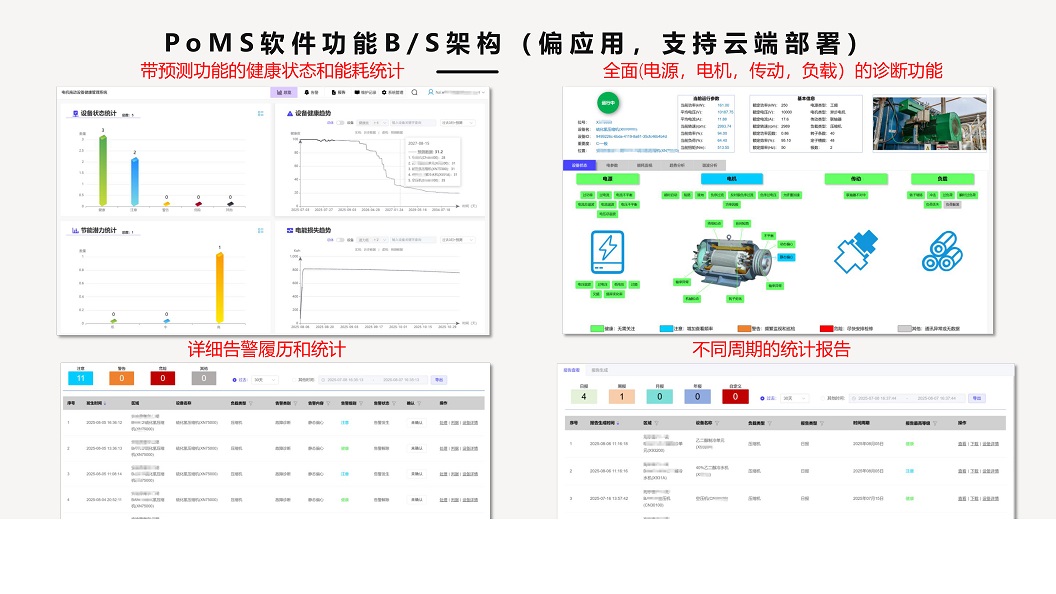

B/S 架构（偏应用，支持云端部署）
除 C/S 架构（偏分析）外，PoMS 还提供 B/S 架构应用层，支持云端部署，让多终端访问更便捷。
带预测功能的健康状态和能耗统计
全面（电源、电机、传动、负载）的诊断功能
详细告警履历和统计
不同周期的统计报告
PoMS 8 大特点
高速在线波形采集 + 实时谐波频谱分析 + 模型诊断；早期故障预警提前数周至数月。
高速 16kS/s 在线波形采集
故障及劣化的详细原因分析，高性能示波器+分析软件+专家数据库
实时谐波及频谱分析
不同故障的特征分析，5Hz~120Hz 频率覆盖
模型诊断分析及告警
专家数据库支撑，模型自动判定
早期故障预警提前数周及数月
P 点 / F 点全程跟踪，避免功能失效前才发现
易安装且无后期维护烦恼（无电池）
非侵入式检测；配电室安装不受防爆/环境制约；分散电机集中监测
强工况适应性 + 强工况识别
工频/变频、间断性负载、低转速等；减少误报和漏报
简单易用 · 诊断及结果直观输出
降低使用技术要求
能耗评估 + 健康评估和预测
计量故障和能耗损失关联性；长/短期数据预测
PoMS 组成结构 + EAM 集成
PoMS 诊断分析仪（HM5100）+ PoMSuite 上位管理软件构成完整系统；与 EAM 系统深度集成，告警自动转工单。
PoMS 组成及结构

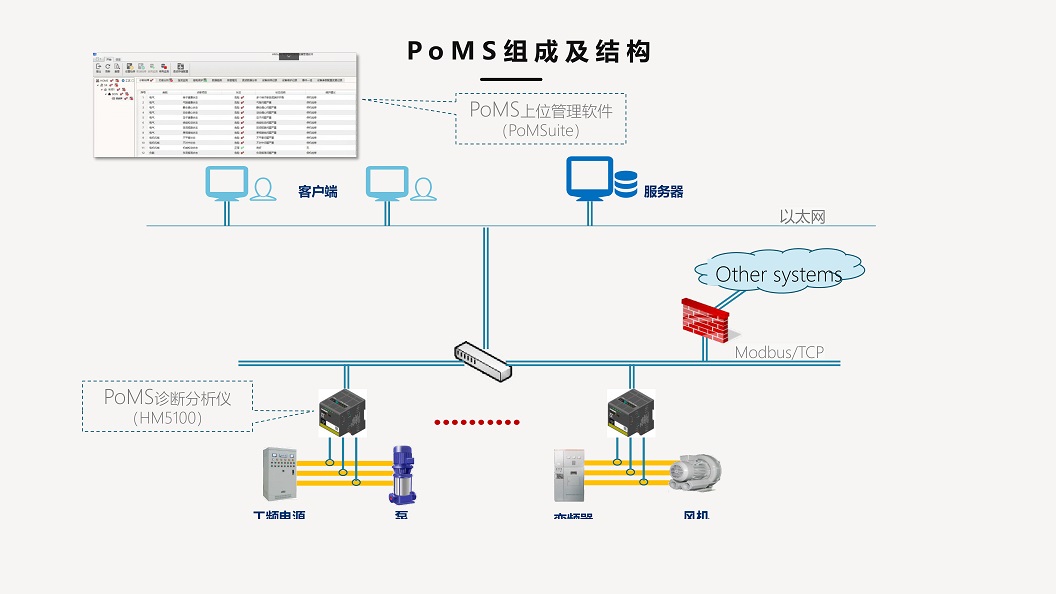

PoMS 诊断分析仪（HM5100）通过 Modbus/TCP 与工频电源、变频器、其他系统连接；PoMSuite 上位管理软件部署在服务器/客户端，监控泵/风机等关键设备。
PoMS 诊断分析仪 HM5100 · 集成安装（72×90×90mm）
Modbus/TCP 通信 · 以太网组网
PoMSuite 上位管理软件 · 部署在服务器
覆盖工频电源、变频器、其他系统、客户端
PoMS 与 EAM 系统集成

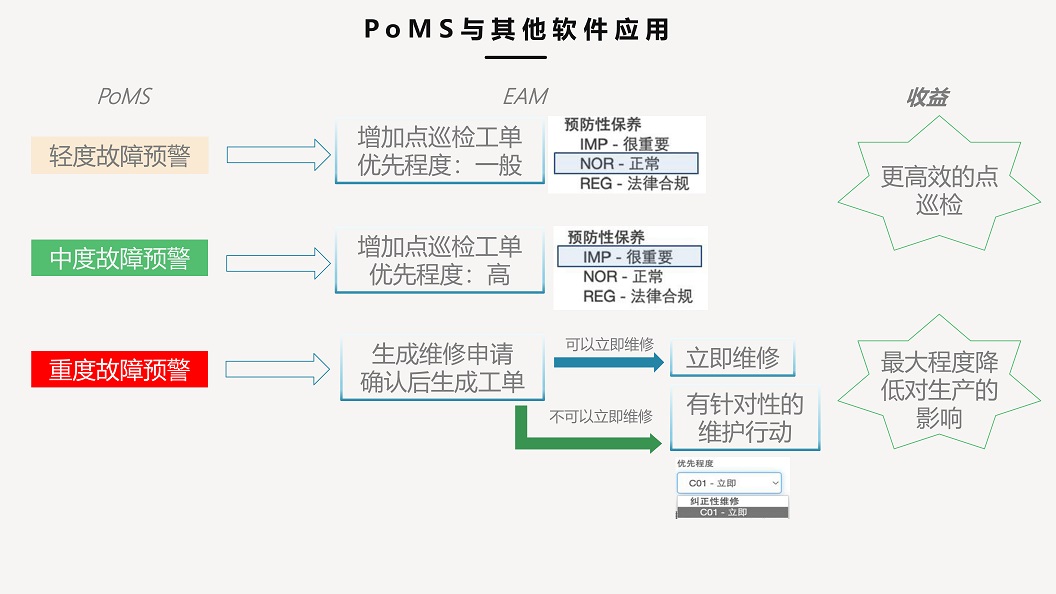

PoMS 故障告警自动触发 EAM 系统的工单流程：根据预警等级（轻度/中度/重度）生成不同优先级的工单，最大程度降低对生产的影响。
客户案例验证：覆盖关键电驱设备
与 EAM 深度集成，故障→工单自动化
三级分级：轻/中/重 → 巡检工单/维修申请
三级预警 响应流程
从告警到工单，PoMS + EAM 形成自动化维护闭环。
轻度故障预警
增加点巡检工单（优先程度：一般）；更高效点巡检，最大程度降低对生产的影响
中度故障预警
增加点巡检工单（优先程度：高）；有针对性的维护行动
重度故障预警
生成维修申请 → 确认后生成工单 → 立即维修或安排计划性维修
已验证 5 年 ROI 490.31%
以 4 套关键性电驱系统（250KW/台，单台价值 25 万+）为例，运行 5 年总投入 16 万，年节省综合约 19.49 万元。
6 项 节省明细
每项节省都有明确的估算方法，决策可量化、可追溯。
减少巡检任务
电源、电机等电气的计划性巡检任务减少 50%
减少维修任务
维修成本节省，定期计划维修任务减少 50%，同时避免"过度维修"
减少计划外停机
计划外停机减少 60%，减少 3%~5% 的生产时间（增加 1.8%~3% 生产时间）
减少停机时间
平均可使设施停机时间减少 5%~15%
延长设备寿命
对设备进行及时的检修和维护，避免设备提前报废，设备寿命延长 30%
降低能源消耗
监测设备负荷、设备运行效率提高 1%
